Vorschau: Drehschieberventil "Heben" und "Senken"

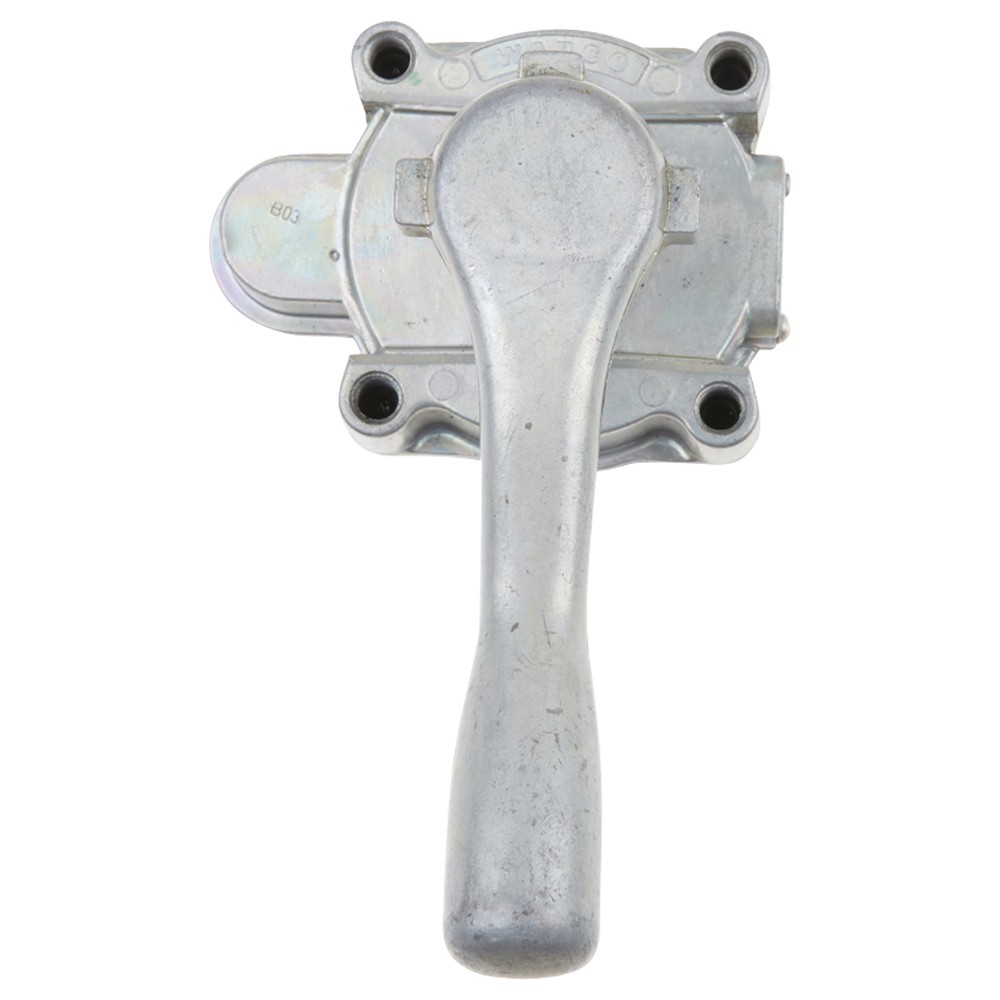

Drehschieberventil "Heben" und "Senken" 463.032.020.0 "Wabco"

463.032.020.0 "Wabco"

83,54 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: DRUXXX600018
Gewicht: 1,18 kg

Vorname:	Manfred
Nachname:	Staudhammer
Email:	manfred.staudhammer@agro-center.de
Telefon:	+49 (0) 8671/9600-482
Fax:	+49 (0) 8671/9600-701
Bilder:
Position:	Ihr Ansprechpartner für Fahrzeugteile

Steuerung des Anhebens und Absenkens luftgefederter Fahrzeuge durch den Handhebel.... mehr

Menü schließen

Steuerung des Anhebens und Absenkens luftgefederter Fahrzeuge durch den Handhebel.
Bei Varianten mit Totmannschaltung stellt sich zur Unfallverhütung der Handhebel beim Loslassen automatisch in die Ruheposition zurück.

Bauen Sie das Drehschieberventil senkrecht ein, so dass die Entlüftung 3 nach unten zeigt.
Befestigen Sie das Drehschieberventil mit vier Schrauben M8.
Bringen Sie das mitgelieferte Schild mit der Anzeige der Hebelstellungen unterhalb des Hebels an.

Technische Daten:

Anschlussgewinde 1: M16x1,5
Anschlussgewinde 21/22/23/24: M12x1,5
Betriebsdruck max.: 10 bar
Thermischer Anwendungsbereich: -40 °C bis +80 °C
Grifflänge: 122 mm

Anschlussbelegung:

1=Vorratsbehälter / 3=Entlüftung
21=Luftfederventil / 22=Luftfederbalg
23=Luftfederventil / 24=Luftfederbalg

Lieferumfang:

1x Ventil
1x Befestigungsschild "Hebestellungen"
