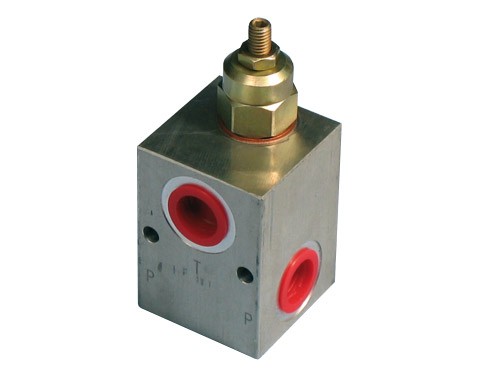

Überdruckventil (Druckbegrenzungs- bzw. Sicherheitsventil)
Gewinde: 3/8"/Volumenstrom: 35 l/min./Druckbereich: 40-250 bar/mit Kontermutter
63,78 €
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
- Artikel-Nr.: HZBXXX800029
- Gewicht: 0,47 kg
| Vorname: | Johann |
|---|---|
| Nachname: | Breu |
| Email: | johann.breu@agro-center.de |
| Telefon: | +49 (0) 8671/9600-409 |
| Fax: | +49 (0) 8671/9600-701 |
| Bilder: |
|
| Position: | Ihr Ansprechpartner für Hydraulik und Pneumatik |
Überdruckventil (Druckbegrenzungs- bzw. Sicherheitsventil)
Gewinde: 3/8" / Volumenstrom:... mehr
Überdruckventil (Druckbegrenzungs- bzw. Sicherheitsventil)
Gewinde: 3/8" / Volumenstrom: 35 l/min. / Druckbereich: 40 - 250 bar / mit Kontermutter
Gewinde: 3/8" / Volumenstrom: 35 l/min. / Druckbereich: 40 - 250 bar / mit Kontermutter
Überdruckventile, auch Druckbegrenzungsventile genannt, dienen dazu, den Druck in einer Anlage zu begrenzen, wenn die Pumpe mehr Öl fördert, als die Verbraucher abnehmen.
Das direktgesteuerte Überdruckventil mit Aluminiumgehäuse sichert das System vor unzulässig hohen Drücken, indem gegebenenfalls ein Drosselquerschnitt geöffnet wird und der überschüssige Druck direkt in den Tank abgelassen werden kann. Durch Vorspannung einer Feder über eine Inbusschraube und Kontermutter lässt sich der zu begrenzende Druck auf 40 bis 250 bar einstellen. Das Ventil ist für einen maximalen Durchfluss von 35 Liter in der Minute geeignet und mit einem 3/8“-Gewinde in Cartridge-Bauweise ausgeführt.
Zweck:
- Eignet sich als Überdruck- bzw. als Überlastabsicherung.
Anschluss:
- Verbinden Sie beide P-Anschlüsse mit der Hydraulikleitung, auf der der Druck geregelt werden soll.
- Verbinden Sie T mit der Rücklaufleitung, die zum Öltank führt.
- Überschreitet der Systemdruck die Kraft der Ventilfeder, öffnet der Ventilsitz und der Ölstrom wird zum Anschluss T abgeführt. Der Anschluss P ist reversierbar.
Sonstige Daten:
- Material des Gehäuses: Aluminium
- Hysterese: Sehr niedrig
- Filtrierung: 50 µm
- Lecköl: Null
- Flüssigkeitstemperatur: -20 °C / +90 °C
Das direktgesteuerte Überdruckventil mit Aluminiumgehäuse sichert das System vor unzulässig hohen Drücken, indem gegebenenfalls ein Drosselquerschnitt geöffnet wird und der überschüssige Druck direkt in den Tank abgelassen werden kann. Durch Vorspannung einer Feder über eine Inbusschraube und Kontermutter lässt sich der zu begrenzende Druck auf 40 bis 250 bar einstellen. Das Ventil ist für einen maximalen Durchfluss von 35 Liter in der Minute geeignet und mit einem 3/8“-Gewinde in Cartridge-Bauweise ausgeführt.
Zweck:
- Eignet sich als Überdruck- bzw. als Überlastabsicherung.
Anschluss:
- Verbinden Sie beide P-Anschlüsse mit der Hydraulikleitung, auf der der Druck geregelt werden soll.
- Verbinden Sie T mit der Rücklaufleitung, die zum Öltank führt.
- Überschreitet der Systemdruck die Kraft der Ventilfeder, öffnet der Ventilsitz und der Ölstrom wird zum Anschluss T abgeführt. Der Anschluss P ist reversierbar.
Sonstige Daten:
- Material des Gehäuses: Aluminium
- Hysterese: Sehr niedrig
- Filtrierung: 50 µm
- Lecköl: Null
- Flüssigkeitstemperatur: -20 °C / +90 °C
