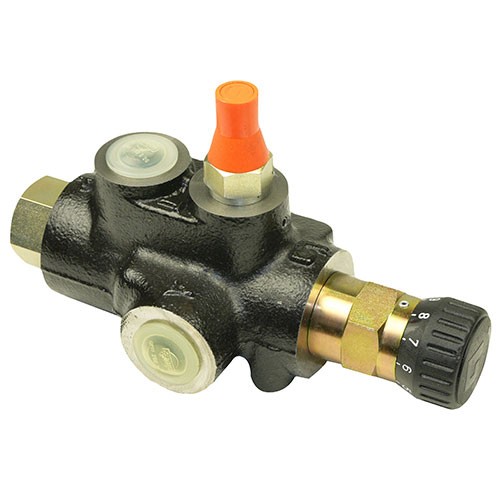

Stromregelventil mit Druckbegrenzungsventil

Stromregelventil mit Druckbegrenzungsventil

0 - 25 l/min. / 38433326

793,25 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: HZBXXX802120
Gewicht: 2,53 kg

Vorname:	Johann
Nachname:	Breu
Email:	johann.breu@agro-center.de
Telefon:	+49 (0) 8671/9600-409
Fax:	+49 (0) 8671/9600-701
Bilder:
Position:	Ihr Ansprechpartner für Hydraulik und Pneumatik

Stromregelventil bis 25l/min mit... mehr

Menü schließen

Stromregelventil bis 25l/min

mit Druckbegrenzungsventil

Ein Stromregelventil dient dazu, den Eingangsstrom in einen Konstantstrom und einen Reststrom einzuteilen.

Erreicht wird der Konstantstrom durch Hintereinanderschalten einer fest einstellbaren Verengung und einer sich selbsttätig dem Druck anpassenden Regelblende (bei einer Regelgenauigkeit von +/- 5%). Beide Teilströme sind unabhängig voneinander druckbellastbar und über ein einstellbares Druckbegrenzungsventil (bis max. 200 bar) im Gesamtstrom abgesichert. In der Zulaufleitung stellt sich immer der Druck des am höchsten belasteten Verbrauchers ein. Der Nenndurchfluss liegt bei 80 Liter/min, der Konstantstrom lässt sich auf 0 bis 25 Liter/min einstellen.

Technische Daten:

Betriebsdruck max.: 315 bar
Regelgenauigkeit: +/- 5%
Öltemperaturbereich: -20°C bis +80°C
Gewicht: 2,6 kg
Nenndurchfluss Q (Zufluss): 80l/min
Druckdifferenz P: 4 bis 10 bar
Druckbegrenzungsventil einstellbar: max. 200 bar
Konstantstrom 0 bis 25 l/min

Weiterführende Links zu "Stromregelventil mit Druckbegrenzungsventil"

Stromregelventil bis 25l/min mit... mehr

Zurück

Skizze

HZBXXX802120_S.pdf
