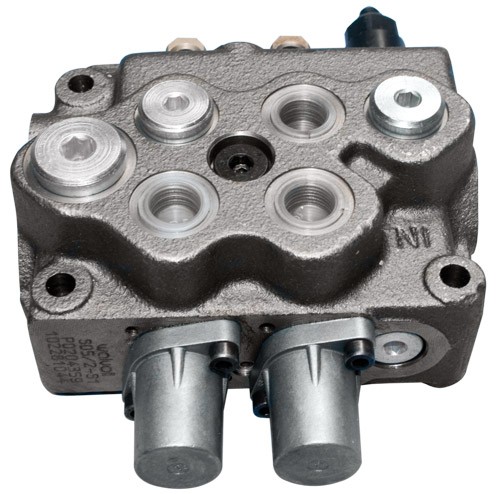

Grundsteuerventil -S- / Durchfluss max. 45 Liter/min. / mit DBV

SD 5/2/18/18 - seriengesteuert

278,46 €

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: HSVWAL120030
Gewicht: 4,92 kg

Vorname:	Johann
Nachname:	Breu
Email:	johann.breu@agro-center.de
Telefon:	+49 (0) 8671/9600-409
Fax:	+49 (0) 8671/9600-701
Bilder:
Position:	Ihr Ansprechpartner für Hydraulik und Pneumatik

Grundsteuerventil „seriengesteuert“ Das Grundsteuerventil dient in Verbindung mit einem... mehr

Menü schließen

Grundsteuerventil „seriengesteuert“
Das Grundsteuerventil dient in Verbindung mit einem Seilzug und einem Einhandhebel als komplettes Steuerventil.
Das in Monoblockbauweise ausgeführte Wegeventil bietet zwei Steuerkolben, um den Hydraulikdurchfluss zu bestimmen, jedoch werden diese in Serie angesteuert, wodurch eine exakte Ölmengeneinteilung und eine Druckunabhängigkeit realisierbar ist.
Durch das einstellbare Überdruckventil werden zu hohe Drücke begrenzt. Erlaubt wird ein Durchfluss von maximal 45 Liter/min., eine Druckweiterführung ist nicht erforderlich.
Verwendet werden zwei doppeltwirkende Steuerkolben mit Federrückstellung. Ein Hinzufügen von Rasten in der Senken-Position oder in der Senken- und Heben-Position ist möglich.

Technische Daten:

SD 5 - Durchfluss max. 45 Liter/min.
- Einschraubgewinde: Verbraucher = R3/8", Pump, Tank = R3/8"
- Maximaler Arbeitsdruck: 315 bar
- Mit integriertem, einstellbaren Überdruckventil
/2 = 2 Steuerkolben
/18 = doppeltwirkend mit Federrückstellung

Vor der Installation unserer Steuerventile sind folgende Punkte zu beachten:
• Das Ventil kann in jeder Einbaulage montiert werden
• Die Montage des Ventils darf nur auf einer planen Oberfläche erfolgen
• Das Ventil nie direkt mit einem Hochdruckwasserstrahl besprühen
• Beim Lackieren unbedingt darauf achten, dass alle Öffnungen durch Verschlussschrauben geschlossen sind
• Bei der Montage darauf achten, dass kein Schmutz usw. in das Ventil eindringt
