Steuerventil / Durchfluss max. 45 Liter/min. / m. DBV u. Hebel
SD 5/1/19 AL / mit Druckumschaltfunktion
inkl. MwSt. zzgl. Versandkosten
- Artikel-Nr.: HSVWAL110013
- Gewicht: 2,29 kg
| Vorname: | Johann |
|---|---|
| Nachname: | Breu |
| Email: | johann.breu@agro-center.de |
| Telefon: | +49 (0) 8671/9600-409 |
| Fax: | +49 (0) 8671/9600-701 |
| Bilder: |
|
| Position: | Ihr Ansprechpartner für Hydraulik und Pneumatik |

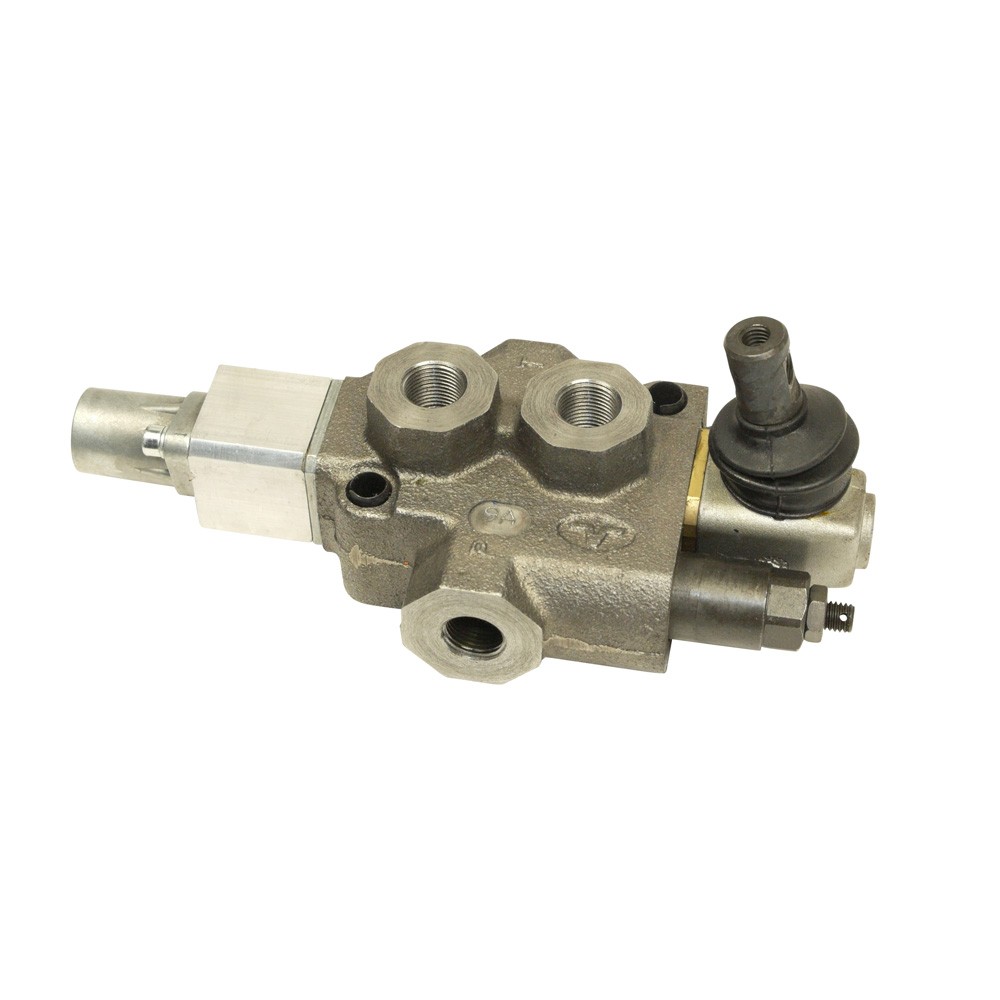

Steuerventil SD 5
Das Steuerventil regelt den Öldurchfluss der Hydraulik sowohl im offenen als auch geschlossenen Ölkreislauf.
Durch das Wegeventil in Monoblockbauweise wird der Weg des Ölstroms bestimmt. Durch das einstellbare, integrierte Überdruckventil können überhöhte Drücke vermieden und Beschädigung am Ventil verhindert werden.
Grundsteuerventile sind lose und somit mit Seilzug oder direkt ansteuerbar. Steuerventile werden hingegen mit Steuergehäuse und Hebel in der richtigen Anzahl und Größe geliefert.
Bei diesen Ventil, mit einem doppeltwirkenden Steuerkolben mit Raste auf Heben und Druckumschaltfunktion, wird ein maximaler Durchfluss von 45 Liter/min. ermöglicht.
Ein typischer Einsatzbereich des SD 5/1/19 AL ist der Einbau bei Holzspalter.
Technische Daten:
- SD 5 - Durchfluss max. 45 Liter/min.
- Einschraubgewinde: Verbraucher = R3/8", Pumpe, Tank = R3/8"
- Maximaler Arbeitsdruck: 315 bar
- Mit integriertem, einstellbaren Überdruckventil - /1 = 1 Steuerkolben
- /18 = doppeltwirkend mit Federrückstellung
- /19 AL = mit Druckumschaltfunktion
Vor der Installation unserer Steuerventile sind folgende Punkte zu beachten:
• Das Ventil kann in jeder Einbaulage montiert werden
• Die Montage des Ventils darf nur auf einer planen Oberfläche erfolgen
• Das Ventil nie direkt mit einem Hochdruckwasserstrahl besprühen
• Beim Lackieren unbedingt darauf achten, dass alle Öffnungen durch Verschlussschrauben geschlossen sind
• Bei der Montage darauf achten, dass kein Schmutz usw. in das Ventil eindringt
