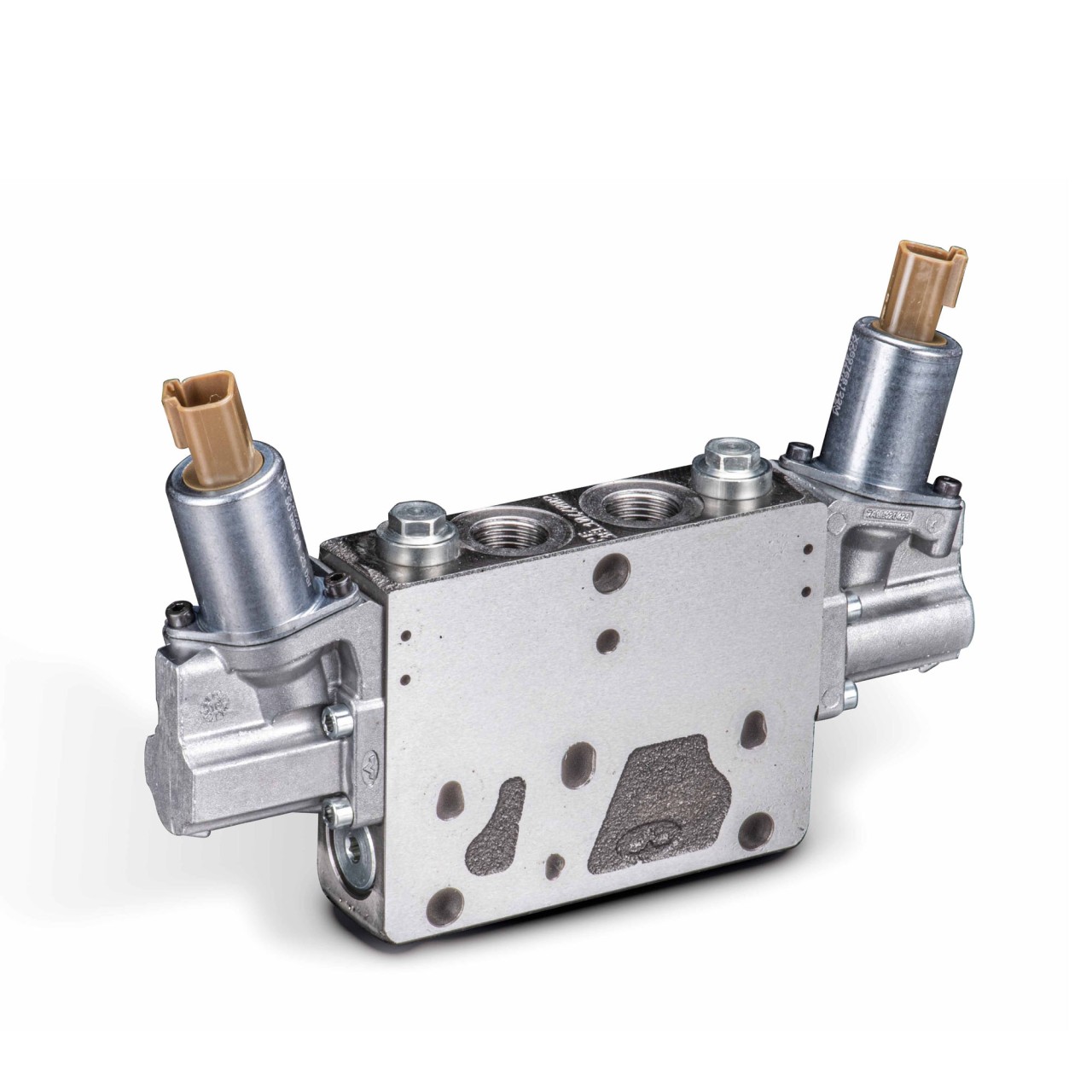

Arbeitssektion mit Schwimmstellung für DPX100 (Load-Sensing)

Arbeitssektion mit Schwimmstellung für DPX100 (Load-Sensing)
60 l/min. / max. 300 bar / Anschluss G 1/2" BSP (A + B)

Unsere DPX-Ventile können zwischen LS- oder Konstantpumpe reguliert werden. Durch die nachgeschalteten Druckwagen (Flow-Sharing) wird gewährleistet, dass das verfügbare Öl (je nach Verbraucher) entsprechend verteilt wird. Dadurch wird eine lastunabhängige Steuerung der Maschinenbewegung erzielt und lässt keine Komfortwünsche offen.

           Vorteile:

• hydraulisch sowie elektrisch voreingestellt
• höchster Bedien- und Fahrkomfort
• robuste Komponenten
• einfache und schnelle Montage
• sicheres Arbeiten
• lastunabhängig
• außergewöhnliche Steuerbarkeit der Verbraucher
• feinfühlig und schnell
• für OPEN und CLOSED Center Anwendungen

           Technische Daten:

• Anschlussgrößen: G 1/2" BSP (A + B)
• Bohrungen für Sekundärventile verschlossen
• Max. Arbeitsdruck: 300 bar
• Betätigung: Beidseitig elektro-hydraulische Steuerung mit DEUTSCH Stecker DT04
• Versorgungsspannung: 12 VDC
• Steuersignal zur Schiebersteuerung in Schaltstellungen 1 und 2: 440 mA - 760 mA
• Steuersignal zur Schiebersteuerung in Schaltstellungen 3: 880 mA
• Dither Frequenz: 150 Hz
• Schieber: Max. Volumenstrom bis 60 l/min.
• Schaltstellung 0: P + A + B + T gesperrt
• Schaltstellung 1: P + A verbunden und B + T verbunden
• Magnet auf Seite von Anschluss ""A"" bestromt
• Schaltstellung 2: P + B verbunden und A + T verbunden
• Magnet auf Seite von Anschluss ""B"" bestromt
• Schaltstellung 3: A + B + T verbunden und P gesperrt
• Magnet auf Seite von Anschluss ""B"" dauerbestromt
