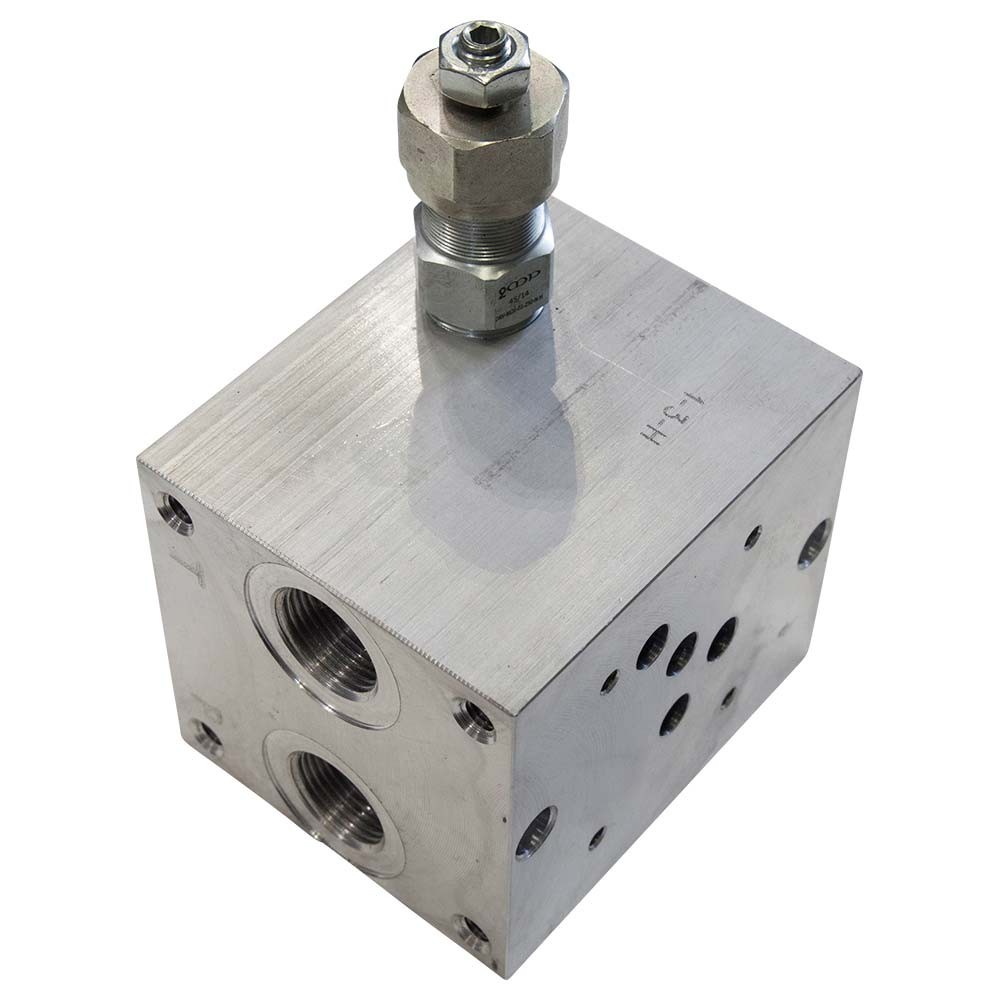

Grundplatte mit DBV

NG 10 - 1 Steuerelement / bis 100 l/min.

192,78 €

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: HSVXXX920029
Gewicht: 2,67 kg

Vorname:	Johann
Nachname:	Breu
Email:	johann.breu@agro-center.de
Telefon:	+49 (0) 8671/9600-409
Fax:	+49 (0) 8671/9600-701
Bilder:
Position:	Ihr Ansprechpartner für Hydraulik und Pneumatik

Grundplatte mit DBV NG 10 - 1 Steuerelement / bis 100 l/min.... mehr

Menü schließen

Grundplatte mit DBV

NG 10 - 1 Steuerelement / bis 100 l/min.

Verwendungsbeispiel:

a): 1 doppeltwirkender Hydraulikzylinder soll elektrisch mit 12V bei einer Hydraulikpumpenleistung von 40L/min. betätigt werden.

Dazu wird benötigt:

1 Grundplatte mit 1 Steuerelement NG 06 mit Überdruckventil
1 Elektroventil NG 06 - 4/3 Wege

b): 3 doppeltwirkende und 2 einfachwirkende Hydraulikzylinder sollen elektrisch mit 24V bei einer Hydraulikpumpenleistung von 80L/min. betätigt werden.

Dazu wird benötigt:

1 Grundplatte mit 6 Steuerelemente NG 10 mit Überdruckventil
5 Elektroventile NG 10 - 4/3 Wege (zur Betätigung der Hydraulikzylinder)
1 Elektroventil NG 10 - 4/2

(wenn kein Hydraulikzylinder betätigt wird, zirkuliert das Öl durch dieses Ventil; sobald ein 4/3 Wegeventil schliesst, d.h. ein Hydraulikzylinder ausfährt, schliesst das 4/2 Wegeventil zeitgleich, damit sich im Steuerventil der Öldruck aufbaut)
