Bogen 90° - Bauer

4" MT-VT 90°

100,04 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: GFZXXX041082
Gewicht: 5,42 kg

Vorname:	Johann
Nachname:	Breu
Email:	johann.breu@agro-center.de
Telefon:	+49 (0) 8671/9600-409
Fax:	+49 (0) 8671/9600-701
Bilder:
Position:	Ihr Ansprechpartner für Landtechnik

Bogen 90° mit M-Teil und V-Teil »verzinkt« - Bauer System... mehr

Menü schließen

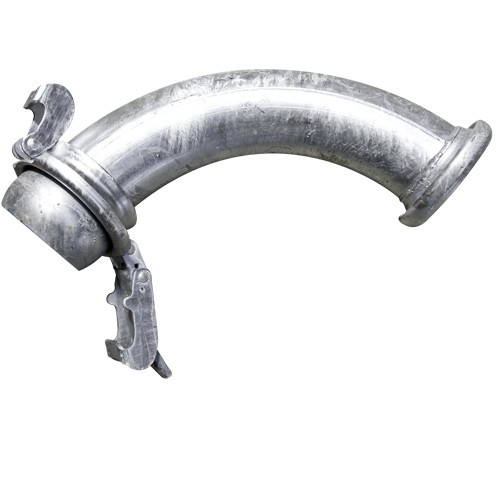

Bogen 90° mit M-Teil und V-Teil »verzinkt« - Bauer System

Dieses System hat am V-Teil einen beweglichen Ring, an der die Hebel angebracht sind. Das M-Teil ist becherförmig und besteht aus nur einem Teil.

Um die Größe der Bauer-Kupplungen zu ermitteln, müssen Sie entweder den äußeren Durchmesser des V-Teils oder den Innendurchmesser des M-Teils messen. Die Kupplungsschlauchtülle wird außen oder am inneren Schlauchdurchmesser gemessen.

Größe: 4"
M-Teil Innendurchmesser: 144 mm
V-Teil Innendurchmesser: 111 mm
Schlauchgröße: 108 mm

Technische Daten

ØA: 108mm
B: 3,6mm
rC: 143mm
D: 248,5mm
E: 197,5mm
