M-Teil - ital. System

4" / kurze Bauform mit Flansch

60,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: GFZXXX041100
Gewicht: 2,52 kg

Vorname:	Johann
Nachname:	Breu
Email:	johann.breu@agro-center.de
Telefon:	+49 (0) 8671/9600-409
Fax:	+49 (0) 8671/9600-701
Bilder:
Position:	Ihr Ansprechpartner für Landtechnik

M-Teil italienisches System - kurze Bauform mit... mehr

Menü schließen

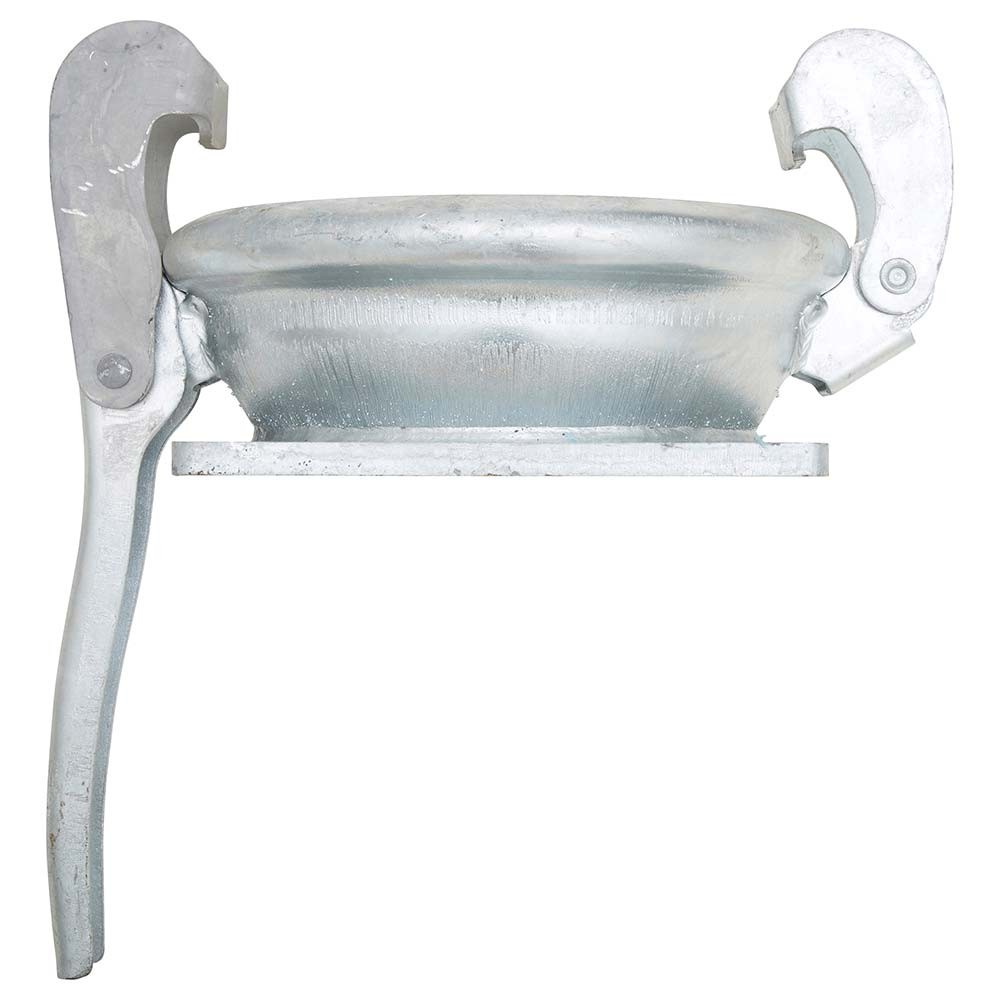

M-Teil italienisches System - kurze Bauform mit O-Ring »verzinkt«

Dieses System hat an dem M-Teil fest angeschweißte Hebel. Am V-Teil ist eine Kugel mit einem losen Spannring. Dieser Ring muss eine scharfe Kante haben, wo die Hebel des M-Teils einrasten. Ist diese Kante rund gearbeitet, so handelt es sich um das System »Bazzoli Siegperle«.

Um die Größe der italienischen Kupplung zu ermitteln, müssen Sie entweder den äußeren Durchmesser vom V-Teil oder den Innendurchmesser des M-Teils messen. Der äußere Durchmesser des V-Teils oder der Innendurchmesser des M-Teils muss bei dem M-Teil und V-Teil gleich ausfallen. Die Kupplungsschlauchtülle wird außen oder am inneren Schlauchdurchmesser gemessen.

4 Zoll
Kurze Bauform
Gegenstück wird direkt an den Flansch geschweißt
Mit O-Ring
Verzinkte Ausführung

Technische Daten

Innenmaß: 131 mm
Schlauchgröße: 100 mm
Lochabstand: 150 mm
